　　為了讓您更好的了解道岔，鐵路道岔供應商將總結多年的經驗，并解釋道岔電路原理。實際上，道岔控制電路分為兩部分:啟動電路和顯示電路。啟動電路是指電氣道岔電路的動作，電路是指正確的開道岔位置反映在信號產生電路中。道岔不僅用于監控，更重要的是用于聯鎖，所以道岔電路是一個安全電路，我們必須采取更完善的故障安全措施。

　　1.當室外接觸線與其他電源混合時，DBJ、FBJ不得誤吸。

　　2.繼電器的吸力狀態只能對應道岔的正確位置。鐵路道岔制造商指出，它分別代表繼電器DBJ和道岔計數器代表繼電器FBJ。

　　3.當轉換過程中出現道岔，或發生分岔事故、停電或斷線時，必須保證DBJ和FBJ失去磁場。因此，道岔指示繼電器采用jpxc-1000安全繼電器。當道岔定位時，點布機自動道岔的定位指示接觸DB(31-32,33-34)閉合，否則指示接觸FB斷開。此時，道岔指示變壓器bd1-7的二次側電路(電壓互感器比2:1)。

　　除了對電路原理的了解外，我們還會(huì )做以下了解 礦用道岔配件的模型:根據不同的需要，選擇不同的道岔，但是由于道岔的種類繁多，增加了選擇的難度。其實這個問題的解決方法也很簡單，就是通過了解各種道岔的特性和功能，考慮自身的需要，找到合適的道岔。

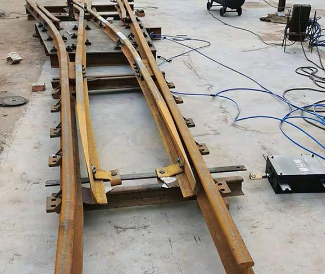

　　單軌道岔是將軌道分成兩條或多條軌道的基本裝置，這樣車輛就可以從一條線路轉移到另一條線路。道岔的數量由車轍的數量來表示。心臟兩側的交角稱為車轍角，車轍角的殘值稱為道岔數。常用的道岔分為單道岔、對稱道岔、復合轉換道岔和分級轉換道岔。道岔是一種特殊的軌道設備，它不僅影響列車運行的安全性，而且與其他設備相比使用壽命短，現場維護工作量大。
