實用新型氣動阻車器涉及煤礦井下運輸機械技術領域,氣動阻車器由兩根平行的固定支座和阻車桿、前支承座、后支承座及腳踏連動裝置組成,單軌阻車器固定支座的兩端分別固定在前支承座和后支承座上,阻車桿置在兩個固定支座之間,連接在兩個固定支座之間的轉軸穿過阻車桿的中部,阻車桿呈上端小下端粗重狀,自然狀態下,其上端翹起,腳踏連動裝置由腳踏板、拉線和撥桿組成,撥桿的中部鉸接于兩個固定支承座之間,其上端通過拉線與腳踏板連接。本實用新型能自動阻車器,可有效地避免人工阻車易帶來的偏差,安全可靠性高,結構簡單,安裝方便,維護簡便。

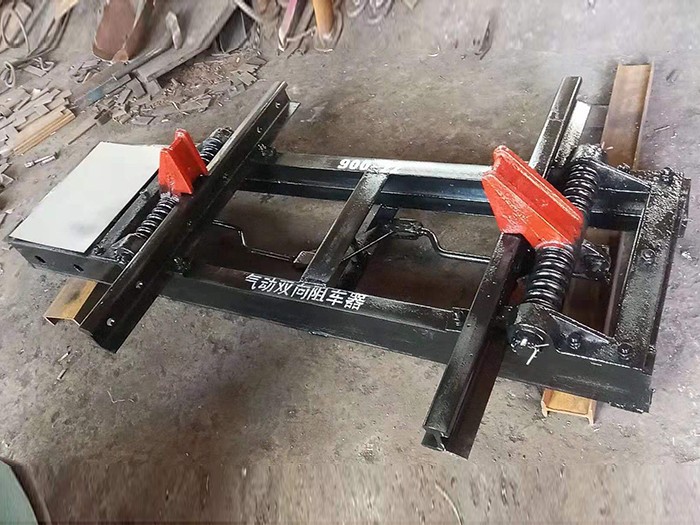

氣動阻車器的結構概述
本阻車器是由電動推桿、手把拉桿、輪擋裝置、控制箱、防爆按鈕和底架等部分組成。當使用電動推桿時,手把拉桿閑置不用。反之使用手把拉桿時電動推桿閑置。
由于手動阻車器存在著安全性能低、操作費力等缺點,許多煤礦企業對其進行技術改造,通過氣動的方式控制阻車器的開與閉。在手動式阻車器的傳動軸上添加鏈板和1個氣缸,并將原有的操作手柄去掉,同時在其內拉桿端頭處接了一個雙孔式氣缸,通過氣缸的兩個進氣孔分別控制阻車器的開與閉。
氣動式阻車器與手動式阻車器相比操作和安全性都有了很大的提高,不僅降低了工人的勞動強度,而且實現了遠距離控制,因此有逐漸取代手動阻車器的趨勢。
